海湾GST-DH9200-9型剩余电流式电气火灾监控探测器安装参数说明
一、海湾GST-DH9200-9型剩余电流式电气火灾监控探测器概述：
GST-DH9200-9型剩余电流式电气火灾监控探测器(以下简称探测器)使用双重供电方式和成熟的总线技术，工作稳定可靠。该探测器应用方式灵活，可以应用于总线式的漏电报警系统。
二、GST-DH9200-9特点：
1.GST-DH9200-9探测器和电气火灾监控设备采用无极性两线制连接方式，布线简便。
2.GST-DH9200-9探测器通讯采用数字化无损冲突技术和电子编码技术，报警响应快，调试简便。
3.GST-DH9200-9探测器内置高性能CPU，采用智能算法和看门狗技术。具备在线自检测和校正功能，可以检测探测线圈的短路断路，并对一定范围内的异常进行自校正。
4.GST-DH9200-9探测器从50mA到1000mA二十级报警剩余电流设置，通过电子编码器和电气火灾监控设备都可以实现探测器修改地址编码和报警电流等设置，方便工程调试和维护。
5.零序电流互感器具有外形美观，灵敏度高，线性度好，运行可靠，安装方便。
三、GST-DH9200-9技术特性：
型号 GST-DH9200-9
工作电压 AC220V
工作电流 AC10mA
额定动作电流 50mA到1000mA二十级可设(步进50mA)
额定不动作电流 额定动作电流的50%
输出触点容量 2A/250VAC，2A/30VDC
常开触点输出 脉冲输出与持续输出可设
常开触点延时输出 0~10秒可设
过线电流 400A
过线电压 ＜660VAC
过线额定频率 50Hz/60Hz
总线接口 24V，无极性
响应时间 ≤60s
指示灯 工作灯：绿色，正常工作时点亮，约几秒钟闪动一次表示通讯正常；
报警灯：红色，正常时熄灭，报警时常亮；
断电灯：黄色，正常时熄灭，常开触点延时输出时闪亮，输出成功后常亮；
故障/试验灯：黄色，正常时熄灭，试验状态下闪亮，探测器故障时常亮。
使用环境 温度：-10℃～+50℃
相对湿度≤95%，不凝露
海拔＜3000m
外壳防护等级 IP20
线制 信号二总线无极性
编码方式 电子编码(编码范围为1~242)
信号处理模块壳体材料和颜色 Q 235，蓝绿色
信号处理模块重量 700g
外形尺寸 信号处理模块：189mm×112mm×34mm
安装孔距：
信号处理模块：178mm×55mm
四、GST-DH9200-9结构特征与工作原理
1.结构特征：

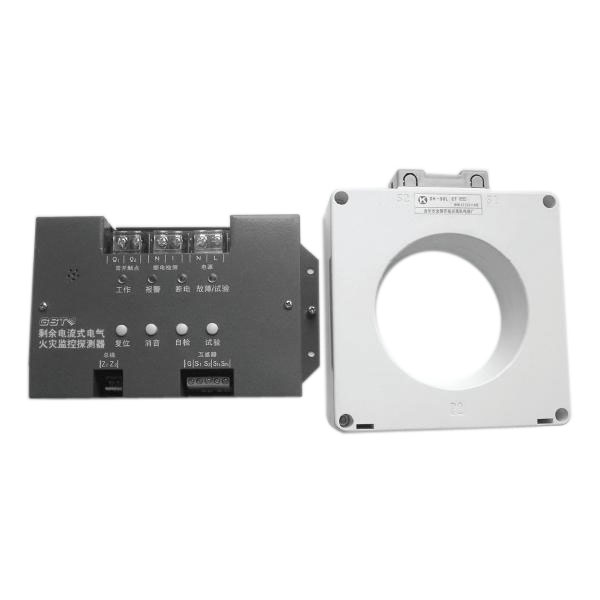

GST-DH9200-9探测器由信号处理模块和零序电流互感器两部分组成
2.工作原理
GST-DH9200-9探测器通过信号采集电路网络准确采集零序电流互感器的输出电流值，并上传给电气火灾监控设备。当达到预先设定的剩余电流值时，信号处理模块有声光指示，同时将报警信息上传给电气火灾监控设备，并执行电气火灾监控设备下达的命令，执行触点的开启与闭合。探测器具备自检功能，能检测探测器的功能是否正常，如有故障能及时上传给电气火灾监控设备，有助于故障的定点排除。
